Jižní fasádu domu v pražské Hostivaři tvořily úzké lodžie, které se pro venkovní pobyt nedaly skoro vůbec využít. Nyní jsou hluboké téměř dva metry. Jejich nová konstrukce je jednoduchá: rytmus fasády udávají ocelové sloupky, které vycházejí z modulárních rozměrů stavby. Dalším výrazným prvkem se staly konzoly, které lodžie vynášejí.
„Oslovila nás předsedkyně SVJ, Paní Ditrychová, která chtěla s podporou dalších členů výboru zlepšit kvalitu bydlení svého a svých sousedů. Začali jsme studií s nádechem developmentu –střešní nástavba, komplexní rekonstrukce, doplnění výtahu, rozšíření lodžií. Brzy jsme se však setkali s realitou SVJ, některé věci zkrátka nebyly průchozí. Vytvořili jsme několik studií, ale pak jsme se společně rozhodli pro subtilní zásah,“ vzpomíná David Pavlišta ze studia re:architekti.
Lodžie hloubky 1,1 m autoři rozšířili zhruba na dva metry pomocí konzolové konstrukce. Každý byt má nyní jednu souvislou lodžii místo dvou menších. Vlastníci bytů se pak sami rozhodli pro materiál podlahy lodžie, zda sníží parapety oken, někteří z nich měli možnost přímého vstupu na zahradu. S výjimkou bourání parapetů u některých bytů tedy zůstala původní konstrukce stavby nedotčena, proběhla také rekonstrukce hromosvodu.
Chcete číst dále?
Zaregistrujte se zcela zdarma a získejte přístup ke všem článkům.
Máte účet? Přihlaste se
SLOUPKY A KRABICOVÉ KONZOLY
Bytový dům byl postaven v roce 1966 – panelová soustava T08B je charakterizována stěnovými panely tloušťky 200 mm; systém je příčný s modulací stěn 6 m. Příčné nosné stěny doplňují podélné zavětrovací panelové stěny stejné tloušťky. Stropní konstrukci tvoří dutinové betonové panely pnuté podélně s tloušťkou 200 mm. Stropní panely byly i v zapuštěných lodžiích.
„Vykonzolování lodžií, s důrazem na artikulaci jejich čela, dodává jižní fasádě klidný
horizontální charakter. Nosná ocelová konstrukce se svým jednoduchým architektonickým výrazem s původní stavbou vizuálně propojila, rytmus fasády udávají ocelové sloupky, které vycházejí z modulárních rozměrů panelového domu. Výrazným prvkem se staly krabicové konzoly svařené z pásové oceli,“ dodává architekt Pavlišta. „Statická zpráva nám potvrdila, že konstrukce lodžií zvýší stabilitu a odolnost stávajících konstrukcí. Díky této realizaci se navíc sanovala a konzervovala nejchoulostivější místa panelového domu.“
KONSTRUKČNÍ ŘEŠENÍ

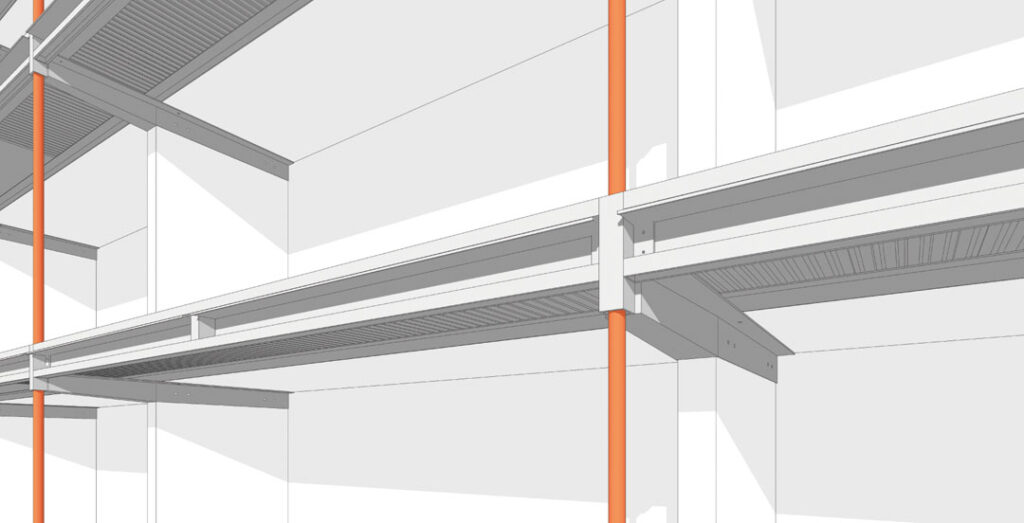

Vodorovné nosné konstrukce lodžie tvoří železobetonové desky na trapézovém plechu a UPE nosníky. Vše vynášejí konzoly ze svařovaného plechu, které jsou svorníky kotveny do svislých lodžiových panelů. Spoje dílenských výrobků jsou šroubované, na viditelných spojích byly použity kloboukové matice. Konzoly z ocelových svařenců byly navrženy tak, aby tvořily statickou sanaci citlivých spojů panelových dílců. Opatřeny jsou protipožárním nástřikem, ostatní ocelové konstrukce jsou žárově zinkované.

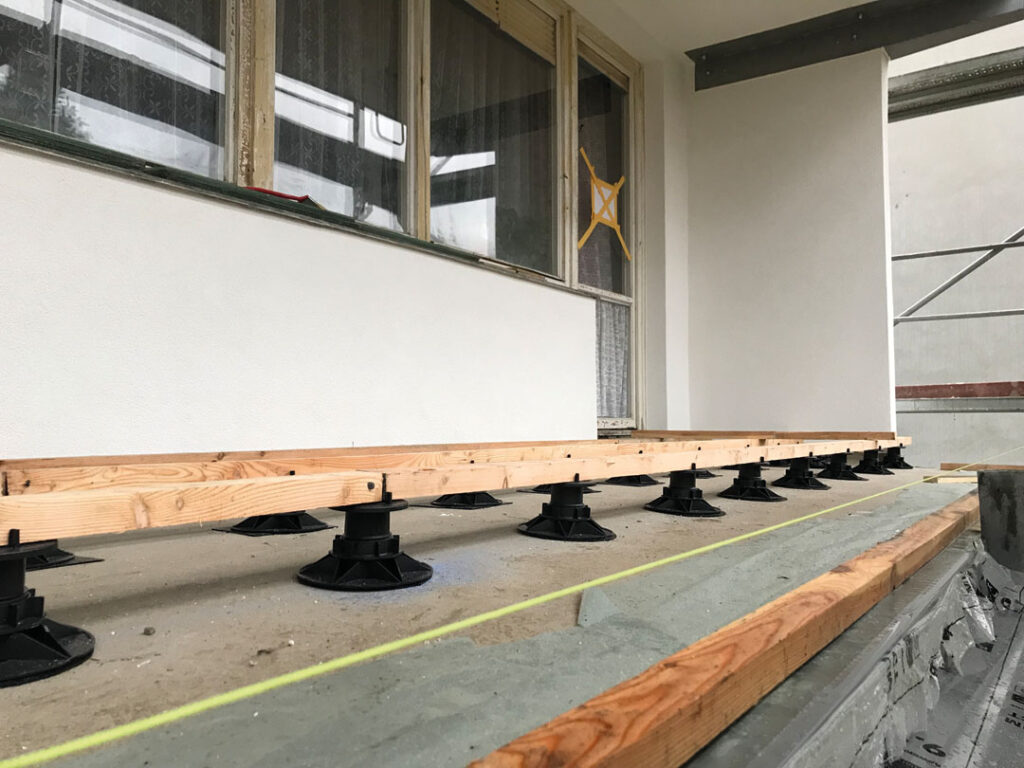

Podhled lodžie je omítnutý, podlahu tvoří modřínová či dřevoplastová prkna dle přání vlastníků bytu. Zábradlí je ocelové, kotvené madlem do sloupků z kruhových trubek v čele konzol. U některých bytů byly sníženy parapety tak, aby vznikla francouzská okna. Dělicí příčky lodžií jsou z mléčného skla, kotveného do stěny domu, stropu a zábradlí. Projekt neřešil posuvné zasklení, ale statický výpočet s ním počítá a uživatelům umožňuje osazení skla do U profilů v čele lodžií.
-vis- Foto: Ondřej Bouška
