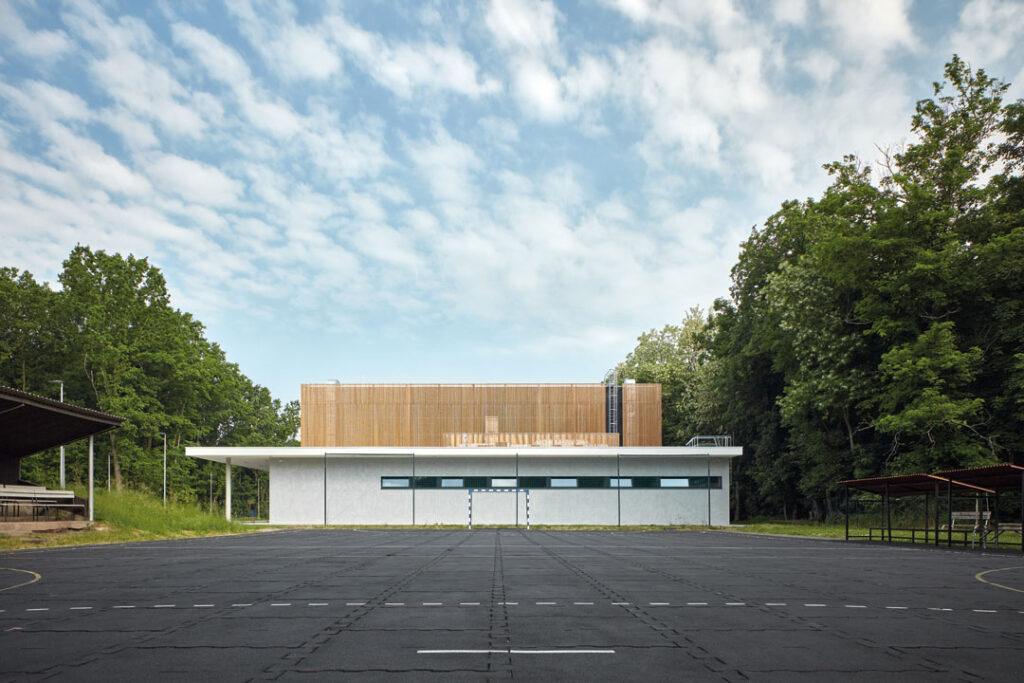

Tréninkovou halu v Borkách u Kolína autoři navrhli v pasivním standardu – vytápí ji a částečně chladí tepelná čerpadla, na střechu umístili fotovoltaickou elektrárnu. Její výraz je současný a zároveň tradiční, fasádu člení velká okna. Spodní část budovy je zděná, vyšší horní část tvoří dřevěná lucerna v korunách stromů.
Pozemek za atletickým stadionem vymezuje hřiště a areál tenisových kurtů. Sportovní areál obklopuje listnatý les, přístupová cesta z Kolína vede procházkou podél Labe, lemuje ji cyklostezka.
„Návrh pomohly definovat následující fenomény: Kolín je velký tak akorát, má přátelskou atmosféru a dobře se tu jezdí na kole. A místo samotné se nachází v přírodě u Labe. Základním konceptem proto byla jednopodlažní stavba, ukončená střechou s velkým přesahem a dřevěnou hmotou haly. Hluboce vykonzolovaná markýza nad vstupní částí přidala budově vlídné měřítko, její přesah může sloužit sportovcům posloužit jako zápraží ve chvílích odpočinku. Nad zděnou stavbou je dřevěná část sportovní haly,“ uvádí architekt Štěpán Valouch a dodává: „Šatny, sklady i bar s kavárnou jsme umístili do jednoho podlaží tak, aby byly snadno dostupné a rychle po ruce. Z recepce je zároveň dobrý přehled o tom, co se všude kolem děje. Na vstupní část pak navazuje prostor sportovní haly.“
Chcete číst dále?
Zaregistrujte se zcela zdarma a získejte přístup ke všem článkům.
Máte účet? Přihlaste se
KONSTRUKCE A STAVBA

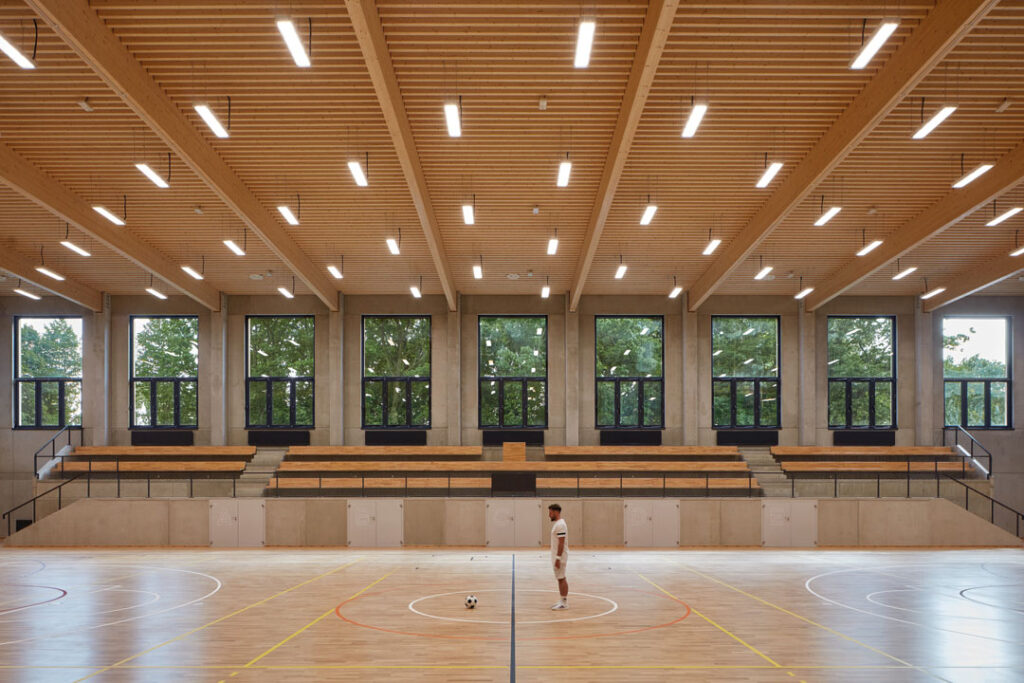

Stavba byla založena na železobetonové desce, na ni navazuje hydroizolační souvrství, na které se pokládaly tepelná izolace, betonová roznášecí deska a nášlapná vrstva podlahy. Nosné stěny jsou z prefabrikovaných betonových pilířů, mezi nimi jsou panely. Okna v hale mají hliníkové rámy a izolační dvojskla, z části jsou fixní s větracím dílem. Pod stropem je akustický podhled, na stěnách akustický dřevěný obklad. Podlaha byla řešena jako tzv. odpružená konstrukce – rošt je z kovových stojek, na něj se pokládala nášlapná vrstva z dubových parket.
Budova je opláštěna kontaktním zateplovacím systémem. Část obvodových stěn má omítku na zateplovacím sytému, další část tvoří provětrávaná fasáda s dřevěným obkladem. Průměrný součinitel prostupu tepla obálkou budovy Uem je klasifikován CI = 0,44, což odpovídá hodnocení velmi úsporných domů s dobrým řešením stavebních detailů.
Střechu nad vstupními prostorami a zázemím tvoří železobetonová stropní deska, která byla doplněna o hydroizolační souvrství, tepelnou izolaci pěnového polystyrenu tl. 306 mm, extrudovaného XPS tl. 80 mm a vrchní hydroizolační souvrství.
Hlavní střešní konstrukce je z dřevěných lepených nosníků na rozpon 32 metrů. Osazeny byly po pěti metrech rozpětí. Střecha byla nad střešními vazníky z KVH profilů doplněna o dřevěný záklop, na který navazuje hydroizolační souvrství, tepelná izolace pěnového polystyrenu s příměsí grafitu tl. 220 mm, extrudovaného XPS tl. 80 mm a vrchní hydroizolační souvrství.
DOSAŽENÍ PASIVNÍHO STANDARDU
Budovu vytápí a částečně chladí tepelná čerpadla, na střeše je malá fotovoltaická elektrárna. Prostory se mohou větrat přirozeně, v zimním a letním období je hospodaření s větráním a teplem říceno pomocí systému měření a regulace.
Objekt prošel testem průvzdušnosti obálky, naměřená hodnota byla lepší než doporučená. Systém MaR řídí a ovládá všechny systémy technického zařízení budovy. Je tedy možná správa budovy přes webové rozhraní, na dálku je možné ovládat topení, chlazení, teplou vodu i osvětlení tak, aby odběr elektřiny byl minimální.
Na střeše je umístěno 66 fotovoltaických panelů, které zajišťují energetickou soběstačnou objektu.
Energeticky úsporná řešení doplňují akumulační jímky na dešťovou vodu, která se pak používá ke splachování.
ŘEŠENÍ TZB
Zdrojem tepla je dvojice tepelných čerpadel vzduch/voda s jmenovitým výkonem 2 x 22,3 kW. Vnější jednotky jsou na střeše zázemí. Zdroj tepla je s otopnou soustavou propojen přes akumulační zásobník topné vody o objemu 250 litrů. Tepelná čerpadla z převážné části zajišťují také teplou užitkovou vodu. Samotný topný systém je rozdělen pro sportovní halu a pro zázemí objektu včetně vstupních prostor. Teplota topné vody v přívodním potrubí do otopných těles se pohybuje v rozmezí 35–45 °C.
Na střeše sportovní haly s jihozápadní orientací byl instalován FV systém o jmenovitém výkonu 20 kWp. Jeho účinnost byla stanovena pro plně větrané moduly se součinitelem špičkového výkonu 162,5 W/m2. Celková účinnost produkce elektrické energie FV systémem je zhruba 13 %.
V létě halu chladí dvě klimatizační jednotky o celkovém chladicím výkonu 20 kW. Regulace chlazení je zajištěna centrálně dle prostorového čidla teploty. Účinnost sdílení chladu byla ve výpočtu uvažována 91 %, což podle normy odpovídá chlazení vzduchu v registru VZT jednotky vodou o teplotě 14/18 °C. Účinnost distribuce chladu ve VZT systému byla uvažována 93 %.
Výměnu vzduchu zajišťuje systém rovnotlakého řízeného větrání s rekuperací tepla. V budově jsou dva samostatné systémy – ve sportovní hale disponuje VZT jednotka deskovým protiproudým rekuperačním výměníkem a teplovodním výměníkem pro ohřev (chlazení) vzduchu. Její účinnost zpětného získávání tepla dosahuje 80 %. Pro zázemí slouží další VZT jednotka s deskovým protiproudým rekuperačním výměníkem a elektrickou patronou pro ohřev vzduchu. Vzduch se do haly přivádí potrubím umístěným na střeše, odvod vzduchu je zajištěn centrálně. Regulace VZT systému je založena na měření koncentrace CO2 a teploty v odváděném vzduchu. Vzduchový výkon ohřevu vzduchu se řídí podle vnitřní teploty větraného prostoru.
